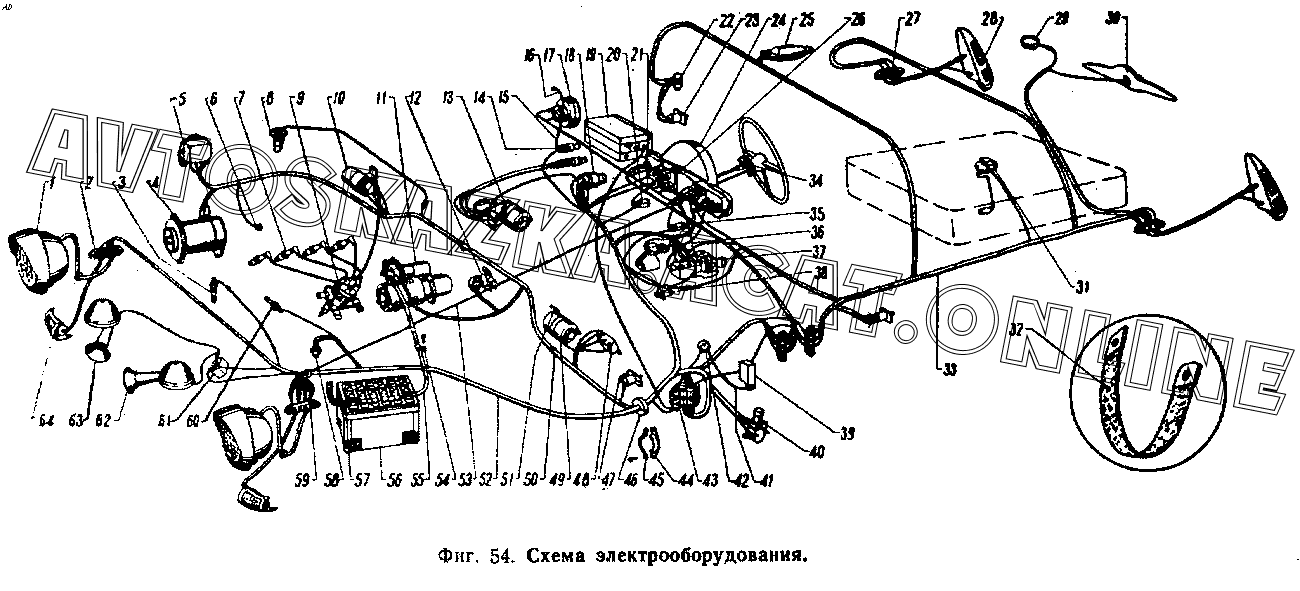

Схема электрооборудования ГАЗ 21 (М-21, М-21А, М-21В, М-21Д, М-21Е)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
№
Номер запчасти
Наименование запчасти
201326-П8
Болт М12х32 крепления стартера
Нет в продаже
201415-П8
Болт М6х10 крепления скобы
201452-П8
Болт М8х12 крепления провода к кузову
201238-П8
Болт М8х14 крепления прерывателя указателя поворота
Нет в продаже
201455-П8
Болт М8х18 крепления провода к кузову
290659-П16
Болт М8х30 клеммового наконечника
240836-П8
Винт диаметром 5х12 крепления обоймы
Нет в продаже
240836-П8
Винт диаметром 5х12 крепления скобы
Нет в продаже
221512-П8
Винт М3х28 крепления штепсельной розетки переносной лампы
Нет в продаже
220048-П8
Винт М4х6 клемм ножного переключателя света
Нет в продаже
224570-П8
Винт М4х8 крепления включателя блокировочного
Нет в продаже
220103-П8
Винт М6х12 крепления реле к щитку
Нет в продаже
220105-П8
Винт М6х16 крепления ножного переключателя света к наклонному полу кузова
222525-П8
Винт М6х16 крепления установочной пластины распределителя к двигателю
220110-П8
Винт М6х28 крепления блока предохранителей к усилителю щитка передка
Нет в продаже
ВК-21-А
Включатель зажигания и стартера в сборе
Нет в продаже
250608-П8
Гайка М6 болта крепления реле-регулятора
250764-П8
Гайка М6 болта крепления часов к панели приборов
Нет в продаже
250765-П8
Гайка М8
Нет в продаже
250765-П16
Гайка М8 болта
Нет в продаже
11-11590
Запорный цилиндр в сборе
Нет в продаже
А-22
Лампа 12 в, 1 свеча контрольная температуры воды в радиаторе
Нет в продаже
А-34
Лампа накаливания 12 в 1 св
Нет в продаже
21А-3726110
Переключатель указателей поворота в сборе
Нет в продаже
20-3724035
Провод питания таксометра в сборе
Нет в продаже
12-3724063-Б
Провод соединения двигателя с кузовом в сборе
Нет в продаже
12-3714250
Прокладка дверного включателя плафона
Нет в продаже
51-3715021
Прокладка штепсельной розетки переносной лампы
Нет в продаже
М-18320
Пружина стопорная
Нет в продаже
21В-3724015-А
Пучок проводов № 1 в сборе
Нет в продаже
6А2П
Радиолампа
Нет в продаже
6К4П
Радиолампа
Нет в продаже
6Н2П
Радиолампа
Нет в продаже
6П1П
Радиолампа
Нет в продаже
6Х2П
Радиолампа
Нет в продаже
20-3802041
Скоба крепления пучка проводов № 1
Нет в продаже
51-3724093
Скоба крепления пучка проводов № 1 к щитку передка
Нет в продаже
21-3706320-Б
Скоба крепления трубки вакуумного регулятора распределителя к крышке коромысел клапанов
Нет в продаже
21-3706315-В
Трубка вакуумного регулятора распределителя в сборе
Нет в продаже
252177-П8
Шайба диаметром 12 крепления провода к двигателю
252233-П8
Шайба диаметром 5 пружинная
Нет в продаже
252154-П2
Шайба диаметром 6
252234-П8
Шайба диаметром 6
252174-П8
Шайба диаметром 6 звездочка
252004-П8
Шайба диаметром 6,5
252134-П2
Шайба диаметром 6,5 пружинная
252154-П2
Шайба диаметром 6,5 пружинная
293270-П8
Шайба диаметром 8
252235-П8
Шайба диаметром 8 звездочка
Нет в продаже
252234-П8
Шайба зубчатая диаметром 6
252137-П2
Шайба пружинная диаметром 12
293156-П8
Шайба специальная диаметром 4,5 клемм ножного переключателя света
Нет в продаже
280020-П8
Штуцер прямой трубки вакуумного регулятора распределителя
Нет в продаже
298492-П
Штуцер угловой трубки вакуумного регулятора распределителя
Нет в продаже
1
ФГ21
Фара в сборе
Нет в продаже
2
ПС2-А2
Панель соединительная проводов к фарам и подфарникам в сборе, четырехклеммовая
Нет в продаже
2
ПС2-А2
Панель соединительная четырехклеммовая
Нет в продаже
3
ММ7
Датчик контрольной лампы температуры воды в радиаторе в сборе
Нет в продаже
4
Г12
Генератор 12 в 18 а в сборе
Нет в продаже
4
Г12
Генератор в сборе
Нет в продаже
5
РР24
Реле-регулятор в сборе
Нет в продаже
6
ММ9
Датчик указателя давления масла в двигателе
Нет в продаже
6
ММ9
Датчик указателя давления масла в двигателе в сборе
Нет в продаже
7
СН25
Свеча запальная в сборе
Нет в продаже
7
СН25
Свеча запальная в сборе
Нет в продаже
8
ПД1-К
Фонарь освещения под капотом
Нет в продаже
8
ПД1-К
Фонарь освещения под капотом в сборе
Нет в продаже
9
Р3-Б
Распределитель в сборе
Нет в продаже
10
Б7
Катушка зажигания в сборе
Нет в продаже
11
СТ21
Стартер и выключатель в сборе
Нет в продаже
12
ВК-20
Включатель блокировочный цепи включения стартера в сборе
Нет в продаже
13
СЛ45
Стеклоочиститель в сборе
Нет в продаже
13
СЛ45-5205000
Стеклоочиститель и привод в сборе
Нет в продаже
14
ПТ4
Прикуриватель в сборе
Нет в продаже
15
21-3724035
Провод от прикуривателя к часам в сборе
Нет в продаже
16
21-3724045
Провод соединения часов с кузовом в сборе
Нет в продаже
17
АЧВ
Часы в сборе
Нет в продаже
18
21-3704010-Л
Включатель зажигания и стартера с запорным цилиндром в сборе
Нет в продаже
18
21-3704010-А
Включатель замка зажигания в сборе
Нет в продаже
19
А-9
Радиоприемник в сборе
Нет в продаже
20
ПД20-Б
Фонарь контрольной лампы температуры воды в радиаторе
Нет в продаже
20
ПД20-Б
Фонарь контрольной лампы температуры воды в радиаторе в сборе
Нет в продаже
21
69-3724053
Провод от указателя температуры воды к контрольной лампе температуры воды в сборе
Нет в продаже
22
ВК-24-А
Включатель плафона в сборе
Нет в продаже
23
ВК-2-А
Включатель плафона дверной в сборе
Нет в продаже
24
КП21
Комбинация приборов в сборе
Нет в продаже
25
ПК4
Плафон в сборе
Нет в продаже
26
20-3724036-А2
Провод соединения клемм питания манометра, термометра и указателя уровня бензина в сборе
Нет в продаже
27
ПС3-А2
Панель соединительная проводов к задним фонарям и к указателям поворота в сборе трехклеммовая
Нет в продаже
27
ПС3-А2
Панель соединительная трехклеммовая
Нет в продаже
28
ФП25
Фонарь задний в сборе
Нет в продаже
29
ФП12
Фонарь освещения багажника кузова в сборе
Нет в продаже
30
21-3717010
Фонарь освещения заднего номерного знака в сборе
Нет в продаже
31
БМ9
Датчик указателя уровня бензина в сборе
Нет в продаже
32
21-3724063
Провод соединения двигателя с кузовом в сборе
Нет в продаже
33
21-3724030
Пучок проводов № 2 в сборе
Нет в продаже
33
21-3724030-А
Пучок проводов № 2 в сборе
Нет в продаже
34
21-3726110-Б
Переключатель указателей поворота с проводами в сборе
Нет в продаже
35
ПД20
Фонарь контрольной лампы включения ручного тормоза
Нет в продаже
35
ПД20
Фонарь контрольной лампы включения ручного тормоза
Нет в продаже
36
П42
Переключатель электродвигателя вентилятора в сборе
Нет в продаже
37
П38
Центральный переключатель света в сборе
Нет в продаже
38
ПР2-Б
Предохранитель тепловой кнопочный цепи освещения
Нет в продаже
38
ПР2-Б
Предохранитель тепловой кнопочный цепи освещения в сборе
Нет в продаже
39
РС55
Прерыватель указателей поворота
Нет в продаже
40
П39
Переключатель света ножной в сборе
Нет в продаже
41
21-3724044
Провод соединения штепсельной розетки с кузовом в сборе
Нет в продаже
42
47-К
Розетка штепсельная переносной лампы в сборе
Нет в продаже
43
ПР12-Е
Блок предохранителей в сборе
Нет в продаже
44
21-3724087
Обойма уплотнителя пучка проводов № 1 (нижняя)
Нет в продаже
45
21-3724086
Обойма уплотнителя пучка проводов № 1 (верхняя)
Нет в продаже
46
21-3724083
Уплотнитель пучка проводов № 1 в щитке передка
Нет в продаже
47
21-3724046
Провод от включателя контрольной лампы ручного тормоза на массу в сборе
Нет в продаже
48
РС24-Б
Реле включения стартера в сборе
Нет в продаже
49
МЭ13
Электродвигатель вентилятора в сборе
Нет в продаже
50
51-3724093
Скоба крепления пучка проводов № 1
Нет в продаже
50
297480-П8
Скоба крепления пучка проводов № 1 к кожуху радиатора отопителя
Нет в продаже
51
21-3724076-А
Провод соединения корпуса электрического двигателя вентилятора отопителя с кузовом в сборе
Нет в продаже
52
21-3724015-Б2
Пучок проводов № 1 в сборе
Нет в продаже
53
21-3724020-А
Провод кнопки сигнала
Нет в продаже
54
297508-П8
Скоба крепления проводов
Нет в продаже
54
297508-П8
Скоба крепления стартерного провода к левому брызговику
Нет в продаже
55
21-3724050
Провод от аккумуляторной батареи к включателю стартера в сборе
Нет в продаже
56
6-СТ-54-ЭМ
Аккумуляторная батарея (без электролита, незаряженная) в сборе
Нет в продаже
56
6-СТ-54-ЭМ
Аккумуляторная батарея в сборе
Нет в продаже
57
21-3724062
Провод соединения аккумуляторной батареи с кузовом в сборе
Нет в продаже
58
ВК-19
Включатель гидравлический света "стоп"
Нет в продаже
59
20-1101092
Втулка уплотнительная пучка проводов № 1 в левом щитке радиатора
Нет в продаже
60
ТМ3
Датчик указателя температуры воды в двигателе
Нет в продаже
60
ТМ3
Датчик указателя температуры воды в двигателе в сборе
Нет в продаже
61
РС3-Б
Реле сигналов в сборе
Нет в продаже
61
РС3-В
Реле сигналов в сборе
Нет в продаже
62
С29-А
Сигнал тональный высокого тона в сборе
Нет в продаже
62
С29-А
Сигнал тональный высокого тона, однопроводной 12в в сборе
Нет в продаже
63
С28
Сигнал тональный среднего тона в сборе
Нет в продаже
63
С28
Сигнал тональный среднего тона, однопроводной 12в в сборе
Нет в продаже
64
ПФ21
Подфарник в сборе
Нет в продаже
